SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 ข้อมูลจำเพาะ LED SMD
| ชื่อสินค้า | SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED |
| หมายเลขชิ้นส่วน | GD-3535R2200-1CC0-D7D2M |
| แบรนด์ชิปส์ | ชิป Dowa ของญี่ปุ่น |
| แบรนด์ผู้ผลิตบนฉลาก |
แบรนด์จีเอ็มเคเจ ผลิตโดย Guangmai Technology Co., Ltd ซึ่งตั้งอยู่ในเมืองเซินเจิ้น ประเทศจีน |
| ป้อนข้อมูล |
0.5-1.0vdc สำหรับ IFmax 1500mA |
| ฟลักซ์ส่องสว่าง/การแผ่รังสี |
20-30mW สำหรับอินพุต 1000mA ที่มีความยาวคลื่นสูงสุด 1700-1800nm และ 1800-1900nm; 10-15mW สำหรับอินพุต 1000mA ที่มีความยาวคลื่นสูงสุด 2100-2200nm, 2200-2300nm และ 2300-2400nm; |
| ประสิทธิภาพแสงสว่าง |
ไม่มี LM/W สำหรับ SWIR LED พลังงานการแผ่รังสีทั้งหมดเป็นแสงที่มองไม่เห็นสำหรับความยาวคลื่น SWIR เหล่านั้น |
| ความยาวคลื่น/สี |
ความยาวคลื่น SWIR มีอยู่ใน: 1700-1800 นาโนเมตร; 1800-1900 นาโนเมตร; 2100-2200 นาโนเมตร; 2200-2300 นาโนเมตร; 2300-2400 นาโนเมตร;
GMKJ มีความยาวคลื่น SWIR อื่น ๆ ที่สามารถใช้งานได้ในสเปกตรัมด้านล่างด้วย 3535 smd led pkg: 1,030-1,050 นาโนเมตร; 1,060-1080 นาโนเมตร; 1200-1250 นาโนเมตร; 1300-1350 นาโนเมตร; 1,400-1450 นาโนเมตร; 1500-1550 นาโนเมตร; 1570-1580 นาโนเมตร; 1630-1650 นาโนเมตร; |
| พลัง |
1-2 วัตต์, IFmax 1500mA แนะนำให้ใช้ไฟต่อเนื่องที่กระแสไปข้างหน้า 700-1000mA เท่านั้น |
| วัสดุบรรจุภัณฑ์ |
ALN เซรามิค, ไฟ LED SMD ขนาด 3.5x3.5 มม |
| มุมแสงสว่าง |
มุมแสง 120 องศา เลนส์ซิลิโคน แบบธรรมดา
นอกจากนี้เรายังมีมุมแสงแคบอื่นๆ ให้เลือกอีกด้วย: 30 องศา / 60 องศา / 90 องศา
|
| ราคา | โปรดติดต่อ GMKJ สำหรับราคา |
| ปริมาณการสั่งซื้อขั้นต่ำ |
ขึ้นอยู่กับความพร้อมของสต็อก: หากเราพร้อมที่จะจัดส่งสต็อก แม้แต่ 10 ชิ้นที่มีวัตถุประสงค์ในการทดสอบตัวอย่างก็เป็นที่ยอมรับได้ที่นี่ หากไม่มีสต็อก เราจำเป็นต้องมีปริมาณการสั่งซื้อขั้นต่ำอย่างน้อย 50-100 ชิ้นสำหรับความยาวคลื่น SWIR ที่ไม่ปกติเหล่านั้น |
| การรับประกัน | 4 ปี |
| บริการ OEM |
1. มีอะไหล่ SKD; 2. อาร์เรย์ LED แบบกำหนดเองที่มีขนาดที่คุณต้องการก็ใช้ได้ที่นี่ |
รายชื่อผลิตภัณฑ์ GMKJ SWIR 3535 SMD LED ตั้งแต่ 1000nm ถึง 2400nm:
| หมายเลขชิ้นส่วน | พลัง | ข้อมูลจำเพาะสี | ข้อมูลจำเพาะของชิป | ข้อมูลจำเพาะอินพุต | ||
| GT-3535R1040-G1D2 | 1-3W | SWIR 1040-1050 นาโนเมตร | ไต้หวัน Epileds 42mil/ 30 องศา,60 องศา,90 องศา,120 องศา | 1.0-1.4V 700mA | ||
| GT-3535R1060-S1D2 | 1-3W | SWIR 1060-1070 นาโนเมตร | จีนสนั่น 42mil/ 30 องศา,60 องศา,90 องศา,120 องศา | 1.0-1.4V 700mA | ||
| GT-3535R1060-G1D2 | 1-3W | SWIR 1060-1080 นาโนเมตร | ไต้หวัน Epileds 42mil/ 30 องศา,60 องศา,90 องศา,120 องศา | 1.0-1.4V 700mA | ||
| GT-3535R1200-G1D2 | 1-3W | SWIR 1200-1250 นาโนเมตร | ไต้หวัน Epileds 42mil/ 30 องศา,60 องศา,90 องศา,120 องศา | 0.8-1.4V 700mA | ||
| GT-3535R1300-G1D2 | 1-3W | SWIR 1300-1350 นาโนเมตร | ไต้หวัน Epileds 42mil/ 30 องศา,60 องศา,90 องศา,120 องศา | 0.8-1.4V 700mA | ||
| GT-3535R1400-G1D2 | 1-3W | SWIR 1400-1450 นาโนเมตร | ไต้หวัน Epileds 42mil/ 30 องศา,60 องศา,90 องศา,120 องศา | 0.6-1.2V 700mA | ||
| GT-3535R1500-G1D2 | 1-3W | SWIR 1500-1550 นาโนเมตร | ไต้หวัน Epileds 42mil/ 30 องศา,60 องศา,90 องศา,120 องศา | 0.6-1.2V 700mA | ||
| GT-3535R1575-G1D2 | 1-3W | SWIR 1575-1580nm | ไต้หวัน Epileds 42mil/ 30 องศา,60 องศา,90 องศา,120 องศา | 0.6-1.2V 700mA | ||
| GT-3535R1630-G1D2 | 1-3W | SWIR 1630-1650 นาโนเมตร | ไต้หวัน Epileds 42mil/ 30 องศา,60 องศา,90 องศา,120 องศา | 0.6-1.2V 700mA | ||
| GD-3535R1700-D7D2 | 1-2W | SWIR 1700-1800 นาโนเมตร | ญี่ปุ่น Dowa 42mil/30 องศา,60 องศา,90 องศา,120 องศา | 0.5-1.0V 1,000mA | ||
| GD-3535R1800-D7D2 | 1-2W | SWIR 1800-1900nm | ญี่ปุ่น Dowa 42mil/30 องศา,60 องศา,90 องศา,120 องศา | 0.5-1.0V 1,000mA | ||
| GD-3535R2100-D7D2 | 1-2W | SWIR 2100-2200nm | ญี่ปุ่น Dowa 42mil/30 องศา,60 องศา,90 องศา,120 องศา | 0.5-1.0V 1,000mA | ||
| GD-3535R2200-D7D2 | 1-2W | SWIR 2200-2300nm | ญี่ปุ่น Dowa 42mil/30 องศา,60 องศา,90 องศา,120 องศา | 0.5-1.0V 1,000mA | ||
| GD-3535R2300-D7D2 | 1-2W | SWIR 2300-2400nm | ญี่ปุ่น Dowa 42mil/30 องศา,60 องศา,90 องศา,120 องศา | 0.5-1.0V 1,000mA | ||
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED pรูปภาพ
 |
 |
|

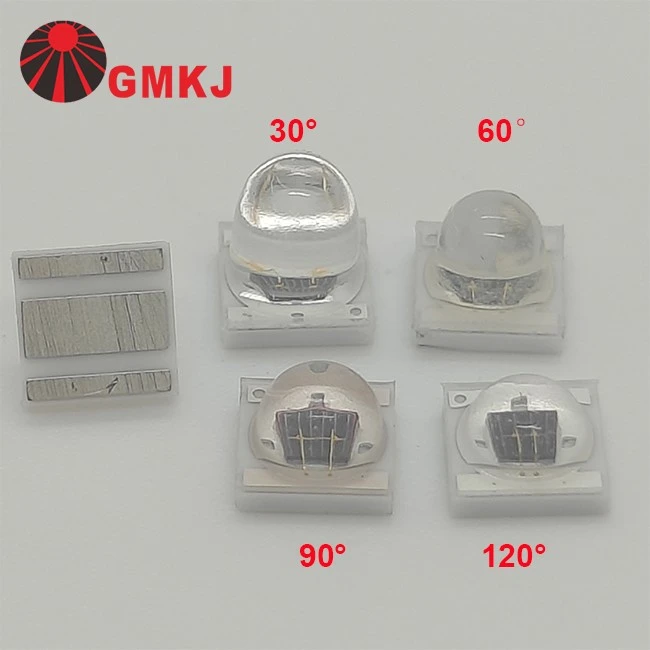

ไฟ LED มุมแสง 120 องศา |
30 องศา, 60 องศาและ 90 องศา 3535 smd leds บัดกรีบนบอร์ด pcb ทรงกลม 8 มม. |
อลูมิเนียม LED PCBA ประกอบโดย GMKJ (แบบ PCB และ BOM จัดทำโดยลูกค้าของเรา)
GMKJ มีสายการประกอบบอร์ด PCB LED SMT LED ของเราเอง- ซึ่งรวมถึงเครื่องหยิบและวางอัตโนมัติ เครื่องติดบัดกรีอัตโนมัติ เตาอบ reflow ที่อุณหภูมิสูง
เราสามารถประกอบบอร์ด PCB LED สำหรับลูกค้าของเราได้ หากพวกเขาสามารถจัดเตรียมแบบร่างบอร์ด PCB และรายการ BOM ของบอร์ด PCB ให้เราได้
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LED ขนาด
SWIR 1700nm 1800nm 1900nm 2100nm 2200nm 2300nm 3535 SMD LEDข้อมูลจำเพาะทางไฟฟ้า
|
พารามิเตอร์ |
เครื่องหมาย |
เงื่อนไข |
นาที |
เฉลี่ย |
สูงสุด |
หน่วย |
|
แรงดันไปข้างหน้า (正向压降) |
VF |
IF=1000มิลลิแอมป์ |
0.50 |
-- |
1.20 |
V |
|
ทางแยกความต้านทานความร้อนไปยังบอร์ด (热阻) |
RΘJ-B |
IF=1000มิลลิแอมป์ |
-- |
5 |
-- |
องศา /ว |
|
เรเดียนท์ฟลักซ์ (光功率) |
Φe |
IF=1000มิลลิแอมป์ |
10 |
-- |
15 |
เมกะวัตต์ |
|
ความยาวคลื่นสูงสุด (峰值波长) |
λp |
IF=1000มิลลิแอมป์ |
2200 |
-- |
2300 |
นาโนเมตร |
|
ค่าสัมประสิทธิ์อุณหภูมิของแรงดันไปข้างหน้า (正向压降之温度系数) |
∆VF/∆T |
IF=1000มิลลิแอมป์ |
−− |
-- |
−− |
มิลลิโวลต์/องศา |
|
กระแสย้อนกลับ (反向漏电流) |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
มุมมอง [1] (发光角度) |
2Θ1/2 |
IF=1000มิลลิแอมป์ |
−− |
120 |
−− |
องศา |
แอปพลิเคชันสำหรับไฟ LED SWIR ที่มี 2200 นาโนเมตรคืออะไร
SWIR LED ประมาณ 2200 นาโนเมตรส่วนใหญ่จะใช้สำหรับการวิเคราะห์วัสดุมากกว่าการให้แสงสว่าง
ที่ความยาวคลื่นนี้ วัสดุต่างๆ (เช่น พลาสติก น้ำ และสารประกอบอินทรีย์) มีคุณสมบัติในการดูดซับสูง ดังนั้นจึงมีประโยชน์สำหรับ:
- สเปกโทรสโกปีและการระบุวัสดุ
- ระบบคัดแยกและรีไซเคิลพลาสติก
- การวิเคราะห์ความชื้นและองค์ประกอบในอาหารหรือการเกษตร
- แอปพลิเคชันการตรวจสอบทางอุตสาหกรรมบางประเภทด้วยกล้อง SWIR
คุณสามารถดาวน์โหลดเอกสารข้อมูลสำหรับ LED SMD ที่เกี่ยวข้องได้จากหน้านี้
หากคุณต้องการรายละเอียดเพิ่มเติม เช่น ราคา ปริมาณการสั่งซื้อขั้นต่ำ สถานะสต็อก และเวลานำ โปรดติดต่อกับไฟ LED ของ GMKJ โดยตรง!
เราอยู่ที่นี่เพื่อคุณเสมอ!
