คุณสมบัติผลิตภัณฑ์:
GMKJ 1W 3W ชิปนําพลังงานสูง 6500k,
ฐานทองแดงบริสุทธิ์การนําความร้อนที่ดี
เยอรมนีเฮเรียสลวดทองบริสุทธิ์
ชิปถังขยะสูงของสหรัฐอเมริกาบริดจ์ลักซ์
อัตรากําลังสูงสุดถึง 2.5 วัตต์ @ 700mA
กว่า 12 ปีนําประสบการณ์บรรจุภัณฑ์
EN62471, LM-80, Rohs, FCC, ใบรับรอง CE ได้รับการอนุมัติ
| พารามิเตอร์ | สัญลักษณ์ | เงื่อนไข | นาที | คํากล่าวนี้ | สูง สุด | หน่วย |
| แรงดันไฟฟ้าไปข้างหน้า | วีเอฟ | IF = 350mA | 2.8 | -- | 3.2 | V |
| ชุมทางต้านทานความร้อนกับบอร์ด | RΘJ-B | IF = 350mA | -- | 8 | -- | °C / W |
| ฟลักซ์ส่องสว่าง | Φv | IF = 350mA | 140 | 150 | 160 | lm |
| อุณหภูมิสี | IF = 350mA | IF = 350mA | 6000 | 6500 | K | |
| คริส | ระ | IF = 350mA | 70 | ** | *** | ** |
| ค่าสัมประสิทธิ์อุณหภูมิของแรงดันไฟฟ้าไปข้างหน้า | ∆VF/∆T | IF = 350mA | −− | -2 | −− | mV / ° C |
| กลับกระแส | IR | VR = 5V | −− | −− | 10 | μ A |
| มุมมอง [1] | 2Θ1/2 | IF = 350mA | −− | 120 | −− | องศา |

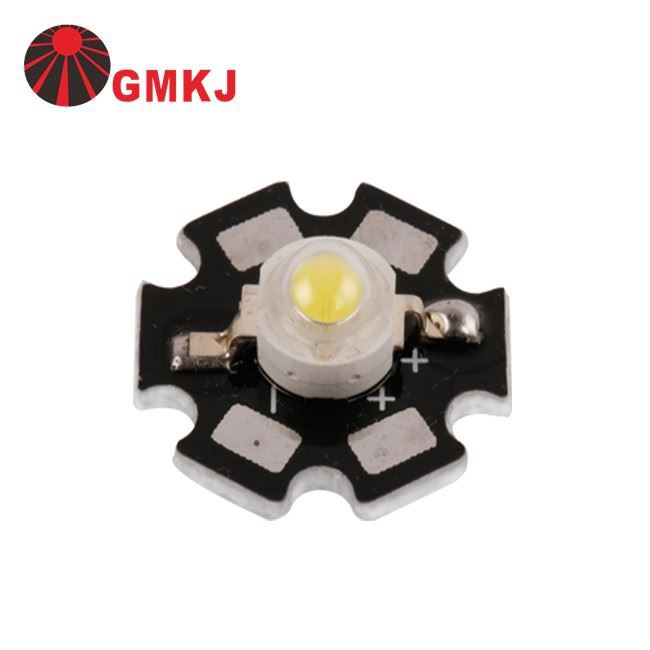

รูปภาพผลิตภัณฑ์
มิติบรรจุภัณฑ์
เทคโนโลยี PCB สําหรับการใช้งาน LED
เนื่องจากการแปลงโดยตรงของกระแสไฟฟ้าเป็นแสง (รังสีแสง) ใน
เซมิคอนดักเตอร์ไฟ LED มีประสิทธิภาพสูง - มีประสิทธิภาพมากกว่าแบบดั้งเดิมส่วนใหญ่
แหล่งกําเนิดแสง อย่างไรก็ตามด้วยไฟ LED และพลังงานไฟฟ้าส่วนใหญ่คือ
แปลงเป็นความร้อนมากกว่าแสง การสูญเสียความร้อนนี้จะต้องกระจายไปยัง
มั่นใจการดําเนินงานนําที่เชื่อถือได้และมีเสถียรภาพสําหรับการใช้ประโยชน์จากความสมบูรณ์
ประสิทธิภาพและประสิทธิภาพของไฟ LED เพราะแนวโน้มที่มีต่อ
การลดขนาดเอาต์พุตความร้อนต่อหน่วยพื้นผิวเพิ่มขึ้นซึ่งหมายความว่า
ความร้อนที่เพิ่มขึ้นเคยถูกปล่อยออกมาบนพื้นที่ผิวที่เล็กลงเพื่อการกระจายตัว
ด้วยการใช้งานพลังงานสูงการจัดการความร้อนที่เพียงพอเป็นศูนย์กลาง
ความสําคัญ
โดยทั่วไปมีตัวเลือกมากมายเพื่อให้บรรลุเป้าหมายนี้แม้ว่าสิ่งเหล่านี้จะขึ้นอยู่กับ
การใช้งานเฉพาะและเงื่อนไขโดยรอบ การออกแบบที่เป็นสากลและเหมาะสมที่สุดหรือ
แนวคิดไม่สามารถรับรู้ได้ด้วยเหตุผลนี้ แต่ต้องได้รับการออกแบบเป็นรายบุคคล
ตามการชุมนุมที่เฉพาะเจาะจงข้อกําหนดเฉพาะและสมบูรณ์
ระบบ ภาพรวมหลักของเทคโนโลยี PCB ที่มีอยู่ในตลาดและ
ความเหมาะสมสําหรับการใช้งาน LED ระบุไว้ด้านล่าง
เทคโนโลยี PCB ที่ใช้กันทั่วไปสําหรับการใช้งาน LED
ในฐานะที่เป็นองค์ประกอบการสนับสนุนที่มีการสัมผัสโดยตรงกับส่วนประกอบ PCB อยู่ใน
บางคนเคารพองค์ประกอบหลักในการบรรลุการจัดการความร้อน
การทําผิดพลาดที่นี่ด้วยการเพิ่มประสิทธิภาพไม่เพียงพอหมายความว่าผลลัพธ์ที่ได้
ข้อเสียในสถานที่อื่น ๆ ในระบบที่สมบูรณ์จะต้องได้รับการชดเชย
สําหรับตามมาตรการที่เพิ่มต้นทุน
ด้วยเหตุนี้จึงต้องพิจารณาพื้นฐานดังต่อไปนี้
ล่วงหน้า:
•ปริมาณความร้อนใด (การสูญเสียพลังงาน) ที่ต้องกระจายไปที่ไหน?
•ขนาดและข้อมูลประสิทธิภาพของส่วนประกอบเป็นอย่างไร?
•ไฟ LED อยู่ในตําแหน่งใดบน PCB (ตําแหน่งของแหล่งความร้อน)
•พื้นที่ที่มีอยู่และรอบนอกประกอบ?
•อุณหภูมิการใช้งานและอุณหภูมิโดยรอบ?
• ใช้กลไกใดในการทําให้ระบบเย็นลง (การพากันฟรีหรือถูกบังคับ)
•ควรนําความร้อนไปยังอ่างความร้อนอย่างไร?
•มีข้อกําหนดความน่าเชื่อถือเฉพาะหรือไม่ (เช่นความเสถียรของวงจร)
•ต้องสังเกตปัจจัยต้นทุนพิเศษหรือไม่?
การเลือกวัสดุที่เหมาะสมสําหรับแผงวงจรจึงสูงสุด
ความสําคัญ
